项目详细介绍

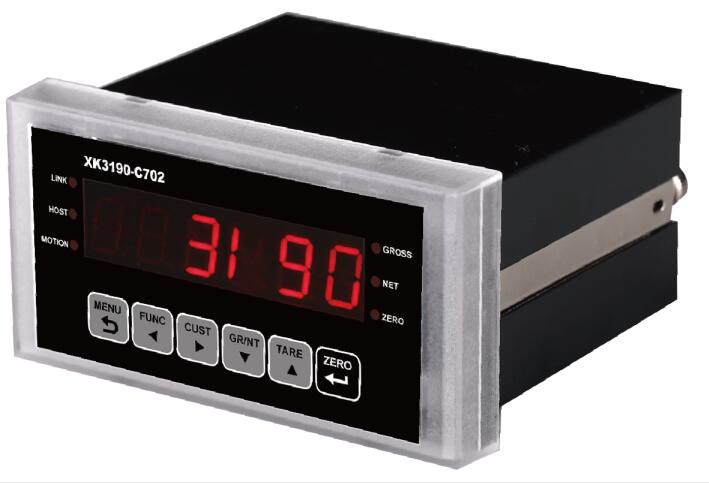

 XK3190-C702是一款面板式安装的现场总线式重量变送器。它采用高速、高精度、高电压供桥的Σ-△模数转换技术，集重量变送器与控制功能于一身，既可以通过现场总线、模拟量输出等方式连接PLC等系统，又可以通过自身灵活的编程功能实现简单控制流程。







基本功能
◆10V供桥的高精度AD，可读性达1/60000，
◆高速度AD，速度最快为200次/秒，可通过现场总线接口逐个取出
◆标配MODBUS-RTU现场总线输出
◆标配4路开关量输出、2路开关量输入，可通过现场总线接口控制，也可通过类似PLC指令的方式编程，满足各种控制流程
◆具有快速标定、分离式标定、免砝码标定三种标定方式
◆最大5段的非线性修正
◆双备份参数存储，硬件写保护功能，软件可配置
◆串口功能可配置，可以连接电脑、串口打印机、大屏幕等外设
选配
◆CC-LINK等接口
◆模拟量输出4~20mA，0~20mA，0~5V，1~5V，0~10V。通过软件配置输出方式，调节零点和增益



技术参数
◆显示：采用6位0.4英寸数码管显示，6个状态指示符
◆按键：6个轻触式按键
◆传感器接口：6线制，可接1~4只350欧姆的模拟传感器
◆供桥电压：10VDC，150mA
◆AD转换方式：Σ-△转换方式
◆AD转换分辨率：24bit
◆AD转换速度：10~200次/秒（软件可设置）
◆电源接口：24V直流（18~36V），6W
◆工作温度：-10℃~40℃
◆隔离保护：采用全隔离设计，隔离电压大于1500V/DC

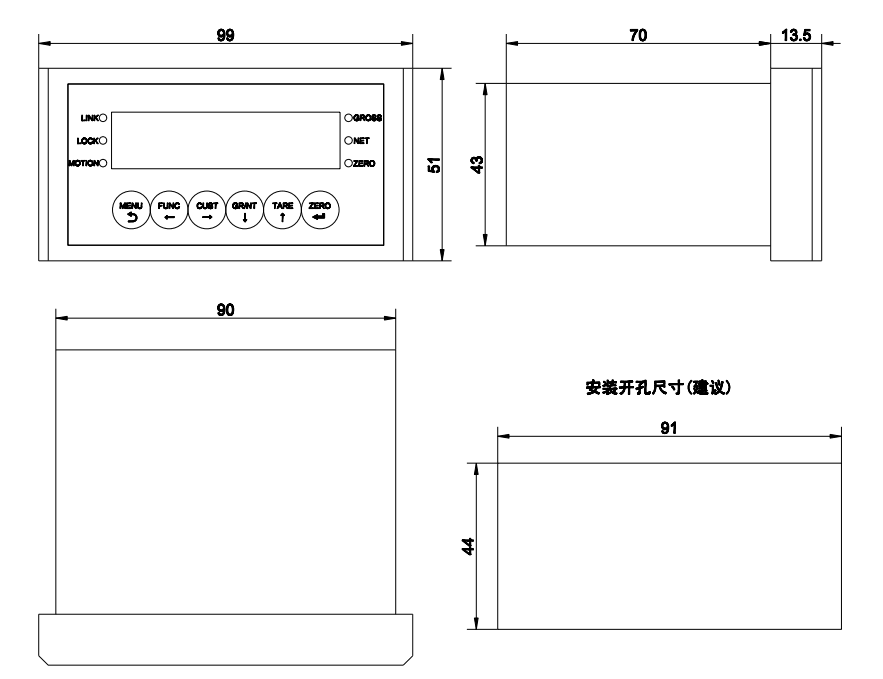

◆外型尺寸  机壳：99×51×84 (mm)（宽×高×深）
◆安装开孔尺寸：91×44(mm)
标配接口：
◆MODBUS-RTU接口（RS485/RS232自适应)，波特率4800~115200可设
◆2路开关量输入，4路开关量输出（晶体管OC门输出），功能可编程
选配接口
◆16bit高精度模拟量4~20mA，0~20mA，0~5V，1~5V，0~10V
◆开关量扩展，4路输入输出，软件可配置输入输出
◆CC-LINK
